Electro hydraulic servo integrated machine
电液伺服一体机
Advantages

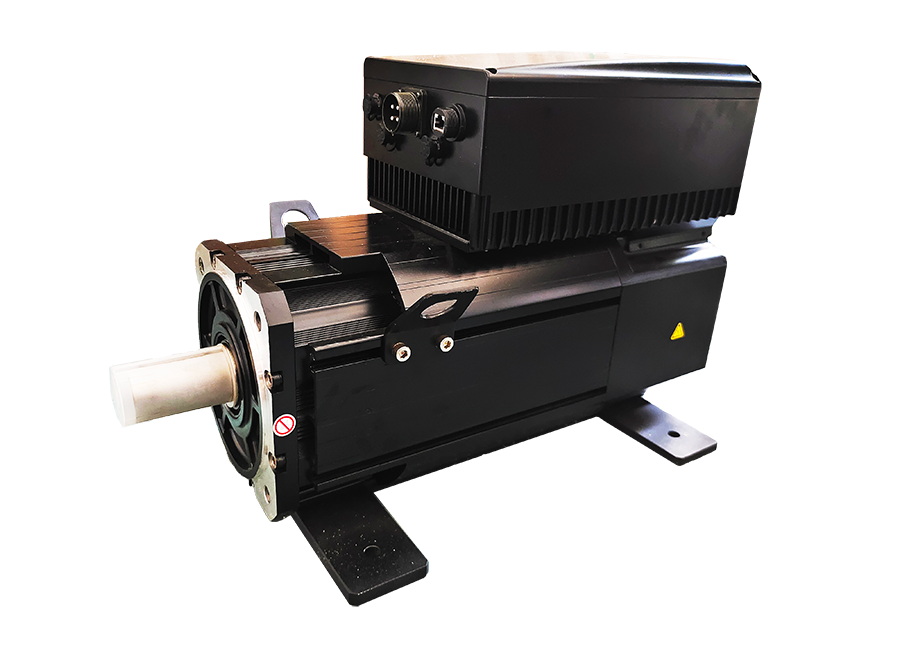

Electro hydraulic servo integrated machine
电液伺服一体机
● 结构紧凑 ● 性能优异 ● 低噪低油温

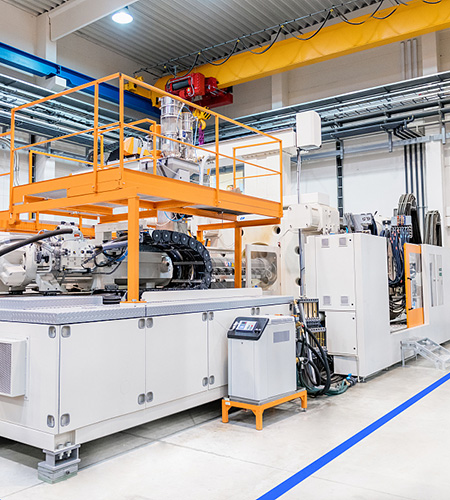

电液伺服一体机采用伺服驱动器与电机的集成式方案，配置永磁同步电机，并搭载模拟量和数位通讯接口，使结构更加紧凑，操作更为简便，在具备低噪低油温特性的同时拥有优异的性能。适用于液压站、立式注塑机、液压机、油封机、抽真空硫化机、折弯机等多款机型。
- IDM14系列 -
- IDM18系列 -
响应时间≤50MS
噪声同比降低≈10DB
降低油温≈8℃
体积缩小≈30%
节约能源 采用内嵌式永磁伺服电机，高效、稳定。按实际工况变速做功。需要做功时，电机快速启动，响应时间在50毫秒；不做功时，电机停止，油温和噪音可得到有效降低。
简化操作 出厂前已经完成组装和测试，只需插3个插头即可使用。节省了安装、调试、接线及排查错误的时间，普通工人也可熟练安装并使用。
节省空间 驱动与电机的集成式设计，无需另外增加电柜箱，减少安装空间
保障安全 IP防护等级高，适应更严苛的环境
型号 | 输出功率 /kW | 输入电压 /V | 额定电流 /A | 额定转速 /rpm | 额定扭矩 /Nm | 扭矩常数 /Nm/A |
1ED_iDKL4XXXX | AC 3PH 380~480V (-10%~10%) | 4 | 8 | 1800 | 17 | 2.95 |
1ED_iDKL5XXXX | 5.5 | 13 | 1800 | 27 | 2.97 | |
1ED_iDKL7XXXX | 7.5 | 17 | 1800 | 37 | 2.95 | |
1ED_iDKL9XXXX | 9 | 19 | 1800 | 46 | 3.00 | |
1ED_iDKK1XXXX | 11 | 25 | 1800 | 52 | 3.22 | |
1ED_iDKK5XXXX | 15 | 32 | 1800 | 77 | 3.15 | |
1ED_iDKK8XXXX | 18.5 | 37 | 1800 | 102 | 3.16 | |
1ED_iDKJ2XXXX | 22 | 45 | 1800 | 121 | 3.13 |
